В Испытательную лабораторию АНО «СЦПП» поступил образец упакованный в полиэтилен, обладающий следующими техническими характеристиками:
| Плотность по поверхности | 59 кг/м3 |
| Масса (образец размером 165×165 мм) | (13,28±0,01) г |
| Толщина | (6,50±0,05) мм |
| Состав | Вспененный синтетический каучук |
| Цвет | Чёрный |
| Характеристика поверхности | Шероховатая |
В результате идентификации установлено, что образец материала соответствует представленным на него документации и техническим характеристикам.
Характеристика заказываемой услуги и методы испытаний
Для образца материала определить следующую номенклатуру показателей пожарной опасности:
- Определить группу горючести по ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть» (раздел 7);
- Определить группу воспламеняемости по ГОСТ 30402-96 «Материалы строительные. Метод испытания на воспламеняемость»;
- Определить коэффициент дымообразования по ГОСТ 12.1.044-89 (ИСО 4589-84) «ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» (п. 4.18);
- Определить показатель токсичности продуктов горения по ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» (п. 4.20).
Сущность методов:
- Метод испытания (раздел 7) предназначен для испытания горючих строительных материалов в целях определения их групп горючести.
- Метод определения группы воспламеняемости состоит в определении параметров воспламеняемости материала при заданных стандартом уровнях воздействия на поверхность образца лучистого теплового потока и пламени от источника зажигания.
- Метод определения коэффициента дымообразования заключается в определении оптической плотности дыма, образующегося при горении или тлении известного количества испытуемого вещества или материала, распределенного в заданном объеме.
- Метод определения показателя токсичности заключается в сжигании исследуемого материала в камере сгорания при заданной плотности теплового потока и выявлении зависимости летального эффекта газообразных продуктов горения от массы материала, отнесенной к единице объема экспозиционной камеры.
| Фотографии с объекта |
|---|
Список использовавшихся средств измерений:
| Наименование средств измерения | № свидетельства, срок действия |
| Измеритель влажности и температуры ИВТМ-7, модификация ИВТМ-7/4-Т-8Р-8А (Е7) ИПВТ-03-14-2В №8754901, рег. №71394-18, зав. №87549, инв. №1-2 | С-ВЮ/02-02-2026/500929801, от 02.02.2026 г. до 01.02.2027 г., 1 год |
| Секундомер электронный, тип «Интеграл С-01», рег. №44154-20, зав. №428128, инв. №2-1 | С-ВЮ/08-09-2025/462635064, от 08.09.2025 г. до 07.09.2026 г., 1 год |
| Прибор комбинированный Testo 622, рег. №53505-13, зав. №39528973/0721, инв. №28-3 | С-ВЮ/08-09-2025/462962299, от 08.09.2025 г. до 07.09.2026 г., 1 год |
| Рулетка измерительная металлическая Geobox РК2-20, рег. №36016-07, зав. №1, инв. №9 | С-ВЮ/12-08-2026/549386540, от 12.08.2026 г. до 11.08.2027 г., 1 год |
| Штангенциркуль типа ЩЦ модификации ЩЦ-1-125-0,1, рег. №72189-18, зав. №90110453, инв. №31 | С-ВЮ/12-08-2026/549387358, от 12.08.2026 г. до 11.08.2027 г., 1 год |
| Вольтметр универсальный ПрофКип В7-38 модификации ПрофКиП В7-38М, рег. №81246-21, зав. №2645384, инв. №340 | С-ВЮ/02-02-2026/500929926, от 02.02.2026 г. до 01.02.2027 г., 1 год |
| Секундомер механический СОСпр-2б-2-000, рег. №11519-11, зав. №0820, инв. №12 | С-ВЮ/08-09-2025/462635042, от 08.09.2025 г. до 07.09.2026 г., 1 год |
| Весы электронные типа AD модификации AD-20H, рег. №50315-12, зав. №015730240, инв. №5 | С-ВЮ/03-09-2026/554929157, от 03.09.2026 г. до 02.09.2027 г., 1 год |
| Прибор для измерения и регулирования температуры многоканальный Термодат-17М6 модель 17М6/4УВ/4Р/485/4М, рег. №17602-15, зав. №TD11Z19194, инв. №97 | С-ВЮ/23-09-2024/372957563, от 23.09.2024 г. до 22.09.2026 г., 2 года |
| Преобразователь термоэлектрический типа ДТП модификации ДТПК031-0,7/2/1, рег. №28476-16, зав. №94755220344092482, инв. №141-1 | С-ВЮ/19-12-2025/492252431, от 19.12.2025 г. до 18.12.2027 г., 2 года |
| Преобразователь термоэлектрический типа ДТП модификации ДТПК031-0,7/2/1, рег. №28476-16, зав. №94755220344092483, инв. №141-2 | С-ВЮ/19-12-2025/492251590, от 19.12.2025 г. до 18.12.2027 г., 2 года |
| Преобразователь термоэлектрический типа ДТП модификации ДТПК031-0,7/2/1, рег. №28476-16, зав. №94755220344092484, инв. №141-3 | С-ВЮ/19-12-2025/492251586, от 19.12.2025 г. до 18.12.2027 г., 2 года |
| Преобразователь термоэлектрический типа ДТП модификации ДТПК031-0,7/2/1, рег. №28476-16, зав. №94755220344092485, инв. №141-4 | С-ВЮ/19-12-2025/492251405, от 19.12.2025 г. до 18.12.2027 г., 2 года |
| Ротаметр с местными показаниями стеклянный РМС-0,4 ГУЗ-1, рег. №67050-17, зав. №12886, инв. №365 | С-ДНН/07-08-2023/269938256, от 07.08.2023 г. до 06.08.2029 г., 6 лет |
| Ротаметр с местными показаниями типа РМ модификации РМ-2,5 ГУЗ, рег. №19325-12, зав. №2030178, инв. №3 | С-АСГ/17-03-2022/142338753, от 17.03.2022 г. до 16.03.2027 г., 5 лет |
| Измеритель комбинированный Testo-425, рег. №17273-11, зав. №01293549/611, инв. №261 | С-ВЮ/02-02-2026/500930479, от 02.02.2026 г. до 01.02.2027 г., 1 год |
| Весы лабораторные электронные неавтоматического действия типа ВЛТЭ модификации ВЛТЭ-3100, рег. №69452-17, зав. №J51-048, инв. №7 | С-ВЮ/03-09-2026/554929941, от 03.09.2026 г. до 02.09.2027 г., 1 год |
| Гиря класса точности F2 2 кг (ГОСТ OIML R 111-1-2009), рег. №58020-14, зав. №23861, инв. №270 | С-МА/24-10-2025/478271093, от 24.10.2025 г. до 23.10.2026 г., 1 год |
| Прибор для измерения и регулировки температуры многоканальный «Термодат», модель 10М7-К, рег. №17602-15, зав. №TD18015121, инв. №305 | С-ВЮ/02-03-2026/507798579, от 02.03.2026 г. до 01.03.2028 г., 2 года |
| Прибор для измерения и регулировки температуры многоканальный «Термодат», модель 10М7-К, рег. №17602-15, зав. №TD18015125, инв. №306 | С-ВЮ/02-03-2026/507798577, от 02.03.2026 г. до 01.03.2028 г., 2 года |
| Расходомер газа тепловой MASS-VIEW, модификации MV-102, рег. №55174-13, зав. №M13209523C, инв. №36 | С-ДШЛ/27-05-2026/529094841, от 27.05.2026 г. до 26.05.2028 г., 2 года |
| Расходомер газа тепловой MASS-VIEW, модификации MV-304, рег. №55174-13, зав. №M19211179C, инв. №38-2 | С-ДШЛ/27-05-2026/529094842, от 27.05.2026 г. до 26.05.2028 г., 2 года |
| Преобразователь термоэлектрический типа ТП модификации ТП-0198, рег. №80413-20, зав. №10477990, инв. №288 | С-ВСП/15-08-2025/457742022, от 15.08.2025 г. до 14.08.2027 г., 2 года |
| Преобразователь термоэлектрический типа ТП модификации ТП-0198, рег. №80413-20, зав. №10477991, инв. №289 | С-ВСП/15-08-2025/457742021, от 15.08.2025 г. до 14.08.2027 г., 2 года |
| Прибор комбинированный «ТКА-ПКМ» (31), рег. №24248-09, зав. №31 10782 ТН, инв. №310 | С-ВЮ/15-10-2025/475401535, от 15.10.2025 г. до 14.10.2026 г., 1 год |
| Газоанализатор ИНФРАКАР М1.01, рег. №78830-20, зав. №66, инв. №290 | С-ВЮ/06-07-2026/538930055, от 06.07.2026 г. до 05.07.2027 г., 1 год |
| Термометр стеклянный лабораторный ТЛ-2 номер 2 исполнение 1, рег. №53986-13, зав. №544, инв. №278 | С-АВФ/11-08-2025/458278358, от 11.08.2025 г. до 10.08.2028 г., 3 года |
Список использованного вспомогательного оборудования:
| Наименование |
| Оборудование для проведения кино-, фото- или видеосъемок (фото-видеоприбор SONY Steady Shot DSC-W810), зав. №1559892, инв. №23/ВО |
| Компьютер-ноутбук ASUS N76V8, сер. №CAN0AS352892, инв. №8-5/ВО |
Условия окружающей среды при проведении испытаний представлены в таблице:
| Показатель | Горючесть | Воспламеняемость | Дымообразование | Токсичность |
| Дата испытаний | 04.09.2026 | 04.09.2026 | 04.09.2026 | 04.09.2026 |
| Температура окружающей среды, °С | (20,2±0,4) | (20,3±0,4) | (20,3±0,4) | (20,4±0,4) |
| Относительная влажность воздуха, % | (52,3±2,0) | (52,2±2,0) | (52,1±2,0) | (52,2±2,0) |
| Атмосферное давление, кПа | (102,1±0,3) | (102,5±0,3) | (102,5±0,3) | (102,4±0,3) |
| Напряжение электропитания переменного тока, В | (229,5±2,2) | (228,2±2,2) | (229,2±2,2) | (229,7±2,2) |
| Частота переменного тока, Гц | (50,0±0,05) | (50,0±0,05) | (50,0±0,05) | (50,0±0,05) |
| Скорость потока воздуха в вытяжном зонте, м/с | — | (2,23±0,21) требование: 2–3 |
— | — |
Результаты испытаний
Группа горючести
Данные по экспериментальному определению группы горючести образца материала представлены в таблице:
| Номер образца | Температура дымовых газов, (±Δ=8), °С | Продолжительность самостоятельного горения, (±Δ=0,02), с | Длина повреждения образцов, (±Δ=0,0003), см | Степень повреждения по длине, % | Масса образцов, (средняя арифметическая величина, без учета веса негорючей основы), (±Δ=2), г | Степень повреждения по массе, % | ||||
| 1 | 2 | 3 | 4 | до испытания | после испытания | |||||
| 1 | 119 | 0 | 21 | 22 | 21 | 21 | 21 | 390 | 374 | 4 |
| 2 | 118 | 0 | 22 | 21 | 21 | 21 | 21 | 392 | 376 | 4 |
| 3 | 118 | 0 | 21 | 22 | 20 | 21 | 21 | 390 | 378 | 3 |
| Среднее арифм. | 118 | 0 | - | 21 | - | 4 | ||||
| Наблюдения | Наличие горящих капель расплава образца (наличие/отсутствие) | отсутствие |
| Наличие капель расплава образца (наличие/отсутствие) | отсутствие | |
| Сквозное прогорание до образования отверстия (наблюдается/не наблюдается) | не наблюдается | |
| Внешний вид образцов после испытания | ||
| Осаждение сажи (да/нет) | да | |
| Изменение цвета (да/нет) | да | |
| Оплавление (да/нет) | нет | |
| Спекание (да/нет) | нет | |
| Усадка (да/нет) | нет | |
| Вспучивание (да/нет) | нет | |
| Коробление (да/нет) | нет | |
| Образование трещин (да/нет) | да | |
| Обугливание (да/нет) | нет | |
| Другие наблюдения (да/нет) | нет | |
| Переброс пламени на торцы и необогреваемую поверхность образцов (да/нет) | нет | |
| Время достижения максимальной температуры дымовых газов лицевой стороны | 4 мин 43 с | |
Примечание
- Для проведения испытаний изготовлено 12 образцов размерами (1000,0×190,0) ±0,3 мм.
- Способ изготовления: изготовлены производителем на специальном оборудовании.
- Образцы испытывались в сочетании с негорючей основой, в соответствии с пунктом 7.2.3 ГОСТ 30244-94.

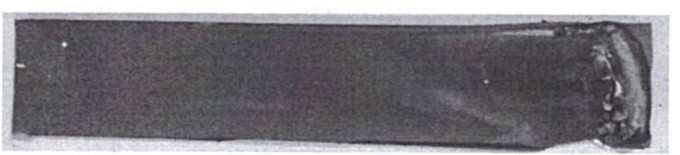

- Фотография образца материала после испытаний приведена ниже (фото образца после испытаний по ГОСТ 30244-94, раздел 7).
Группа воспламеняемости
Данные по экспериментальному определению группы воспламеняемости образца материала представлены в таблице:
| Номер образца | Поверхностная плотность теплового потока, кВт/м2 | Воспламенение | Время воспламенения, (±Δ=0,02), с | Место воспламенения | Дополнительные наблюдения (плавление, вспучивание, расслоение, растрескивание, набухание либо усадка) | Критическая поверхностная плотность теплового потока, кВт/м2 |
| 1 | 30 | наличие | 12 | в центре образца | растрескивание | 25 |
| 2 | 20 | отсутствует | - | - | растрескивание | |
| 3 | 25 | наличие | 17 | в центре образца | растрескивание | |
| 4 | 25 | наличие | 15 | в центре образца | растрескивание | |
| 5 | 25 | наличие | 14 | в центре образца | растрескивание | |
| 6 | 20 | отсутствует | - | - | растрескивание | |
| 7 | 20 | отсутствует | - | - | растрескивание |
Примечания
- Для проведения испытаний изготовлено 15 образцов размерами (165,0×165,0) ±0,3 мм.
- Способ изготовления: изготовлены производителем на специальном оборудовании.
- Образцы испытывались в сочетании с негорючей основой, в соответствии с пунктом 6.3 ГОСТ 30402-96.
- Перед испытаниями образцы кондиционировались до достижения постоянной массы при температуре (23±2) °С и относительной влажности (50±5) %. Постоянство массы было установлено после двух последовательных взвешиваний с интервалом в 24 ч, при которых отличие в массе взвешиваемых образцов составило не более 0,1 % от исходной массы образцов.
Коэффициент дымообразования
Данные по экспериментальному определению коэффициента дымообразования образца материала представлены в таблице:
| Режим испытания | Номер образца | Масса образца, г (±Δ=0,01) | Светопропускание | Коэффициент дымообразования, м2/кг | |
| Начальное, % | Конечное, % | ||||
| Тление | 1 | 1,56 | 100 | 30,8 | 482,5 |
| 2 | 1,58 | 100 | 30,4 | 482,9 | |
| 3 | 1,59 | 100 | 30,2 | 481,7 | |
| 4 | 1,54 | 100 | 31,2 | 483,5 | |
| 5 | 1,55 | 100 | 31,0 | 483,4 | |
| Среднее значение в режиме тления Dm ср = | 482,8 м2/кг | ||||
| Горение | 1 | 1,55 | 100 | 41,6 | 361,9 |
| 2 | 1,54 | 100 | 41,8 | 362,7 | |
| 3 | 1,56 | 100 | 41,6 | 360,3 | |
| 4 | 1,58 | 100 | 41,2 | 359,2 | |
| 5 | 1,57 | 100 | 41,3 | 360,8 | |
| Среднее значение в режиме горения Dm ср = | 361,0 м2/кг | ||||
Примечание
- Для проведения испытаний подготовлено 15 образцов размерами (40,00×40,00) ±0,05 мм, в ходе испытаний размеры образцов были уменьшены.
- Способ изготовления: вырезались механическим путем.
- Перед испытаниями образцы кондиционировались до достижения постоянной массы при температуре (20±2) °С в течение 48 ч.
Показатель токсичности продуктов горения
Данные по экспериментальному определению показателя токсичности продуктов горения полимерных материалов образца материала представлены в таблице:
| Номер образца | Температура испытания, °С (±Δ=20) | Время горения и тления, мин. (±Δ=0,0005) | Потеря массы, г (±Δ=0,01) | Продолжительность экспозиции животных, мин. (±Δ=0,0005) | Массовая доля летучих веществ | Параметры токсичности | ||
| CO, % (±Δ=0,01) | CO2, % (±Δ=0,16) | O2, % (±Δ=1,3) | Показатель токсичности HCl50, г/м3 | |||||
| 1 | 700 | 4 | 0,54 | 30 | 0,38 | 1,30 | 19,1 | 51,2 |
| 2 | 700 | 10 | 1,39 | 30 | 0,42 | 1,60 | 19,0 | |
| 3 | 700 | 14 | 2,12 | 30 | 0,51 | 1,74 | 18,6 | |
Примечание
- Для проведения испытаний подготовлено 10 образцов размерами (40,00×40,00) ±0,05 мм.
- Способ изготовления: вырезались механическим путем.
- Перед испытанием образцы кондиционировались 48 ч при температуре (23±2) °С и относительной влажности воздуха (50±5) %.
- Температура испытания материала в режиме термоокислительного разложения (тления).
- В каждом опыте использовались 8 белых мышей массой (20±2) г. Режим испытаний выбран на основании критерия наибольшего числа летальных исходов в двух сравниваемых группах подопытных животных. Режим тления - 1 летальный исход, режим горения – 0 летальных исходов.
- При определении токсического эффекта учитывалась гибель животных, наступившая во время экспозиции, а также в течение последующих 14 суток.
Дата начала проведения исследования (испытания), измерения: 01.09.2026.
Дата окончания проведения исследования (испытания), измерения: 18.09.2026.
Итоги испытаний
| Наименование | Результаты испытаний |
| Изделия теплоизоляционные на основе вспененного синтетического каучука в виде рулона, марки *** без покрытия (STD 06х1000-15), толщиной 6,5 мм, плотностью 59 кг/м3, изготавливаемые в соответствии с ТУ. | - по горючести материалов к группе горючести – Г1, при испытаниях по ГОСТ 30244-94 (раздел 7); |
| - по воспламеняемости материалов к группе воспламеняемости – В2 (величина КППТП – 25 кВт/м2) по ГОСТ 30402-96; | |
| - по классификации материалов к материалам с умеренной дымообразующей способностью (Д2) (коэффициент дымообразования – 482,8 м2/кг) по ГОСТ 12.1.044-89 (п. 2.14.2, п. 4.18); | |
| - по токсичности материалов к умеренноопасным материалам (Т2) (показатель токсичности полимерных материалов – 51,2 г/м3) по ГОСТ 12.1.044-89 (п. 2.16.2, п. 4.20). |
Заказать испытания вашей продукции
Просто укажите свои данные и мы вам перезвоним в течение рабочего дня
Хотите еще быстрее? Звоните по телефону +7 (495) 504-71-64
