Заказчиком на испытания был доставлен в Испытательный Центр АНО «СЦПП» образцы: трех типов панелей из поликарбоната.
Испытательная пожарная лаборатория АНО «СЦПП» публикует выжимки из Протокола №531/Ис по результатам оценочных испытаний образцов для определения группы горючести по ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть» (метод II).
Испытательное оборудование
Место проведения испытания – Испытательный центр пожарной безопасности АНО «Пожарные Подмосковья». Адрес: 142500, Московская область, г. Павловский Посад, ул. Павловская, д. 60.
| №п/п | Наименование установок |
№ аттестата, Срок действий |
| 1 | Установка для испытания строительных материалов на горючесть «Шахтная печь», зав. № 02-2010 |
Аттестат № 002557/10-26-2024 от 08.10.2024. Протокол периодической аттестации № 535/10-26-24 от 08.10.2024. Действительны до 07.10.2025. |
Список использовавшихся средств измерений представлен в таблице 2.
| Наименование средств измерения |
№ свидетельства, Срок действия |
|
Термогигрометр TESTO 622, рег. № 53505-13, зав. № 39508933/511 |
С-ВЮ/18-09-2024/372086681 от 18.09.2024 г. до 17.09.2025 г., 1 год |
|
Рулетка измерительная металлическая Geobox РК2-20, рег. № в ФИФ 36016-07, зав. № 1 |
С-ТТ/14-08-2024/363420908 от 14.08.2024 г. до 13.08.2025 г., 1 год |
| Штангенциркуль ШЦ-1-125-0,1, рег. № в ФИФ 72189-18, зав. № 17050601 |
С-ТТ/14-08-2024/363420906 от 14.08.2024 г. до 13.08.2025 г., 1 год |
|
Весы электронные AD-20H, рег. № 55204-13, зав. № 015730240 |
С-ВЮ/10-09-2024/372086505 от 10.09.2024 г. до 09.09.2025 г., 1 год |
|
Термодат-17М6 модель 17М6/4УВ/4Р/485/4М, рег. № 17602-15, зав. № TD11Z19194 |
С-ВЮ/23-09-2024/372957563 от 23.09.2024 г. до 22.09.2026 г., 2 года |
| Преобразователь термоэлектрический ДТПК031-0,5/0,25/3, зав. №56753181244279668 | С-ВЮ/19-01-2024/309872705, от 19.01.2024 г. до 18.01.2026 г., 2 года |
| Преобразователь термоэлектрический ДТПК031-0,5/0,25/3, зав. №56753181244279669 | С-ВЮ/19-01-2024/309872703, от 19.01.2024 г. до 18.01.2026 г., 2 года |
| Преобразователь термоэлектрический ДТПК031-0,5/0,25/3, зав. №56753181244279670 | С-ВЮ/19-01-2024/309872706, от 19.01.2024 г. до 18.01.2026 г., 2 года |
| Преобразователь термоэлектрический ДТПК031-0,5/0,25/3, зав. №56753181244279671 | С-ВЮ/19-01-2024/309872704, от 19.01.2024 г. до 18.01.2026 г., 2 года |
| Ротаметр с местными показаниями стеклянный РМС-0,4 ГУЗ-1, рег. № 67050-17, зав. № 12886 |
С-ДНН/07-08-2023/269938256, от 07.08.2023 г. до 06.08.2029 г., 6 лет |
| Ротаметры с местными показаниями; РМ-2,5 ГУЗ, рег. № 19325-12, зав. № 2030178 |
С-АСГ/17-03-2022/142338753, от 17.03.2022 г. до 16.03.2027 г., 5 лет |
|
Секундомер механический СОСпр-2б-2-000, рег. № 2231-72, зав. № 0820 |
С-ВЮ/17-09-2024/372086652 от 17.09.2024 г. до 16.09.2025 г., 1 год |
|
Вольтметр универсальный цифровой GDM-8245, рег. № 34295-07, зав. № GСР910216 |
С-ВЮ/17-09-2024/372086657, от 17.09.2024 г. до 16.09.2025 г. 1 год |
Условия проведения испытаний.
| Условия проведения испытаний | Значения показателей образца |
| Дата проведения испытаний |
08.11.2024 |
| Температура окружающей среды, °С | 19,1 |
| Атмосферное давление, кПа | 100,7 |
| Относительная влажность воздуха, % | 57,2 |
| Напряжение электропитания переменного тока, В | 229,6 |
| Частота переменного тока, Гц | 50,0 |

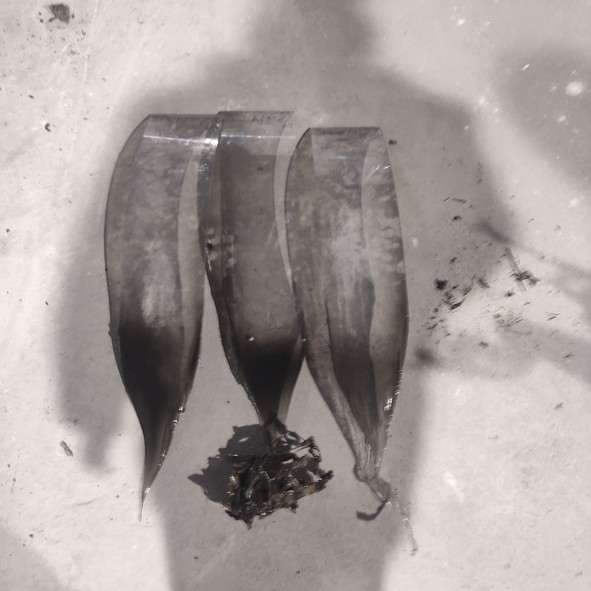

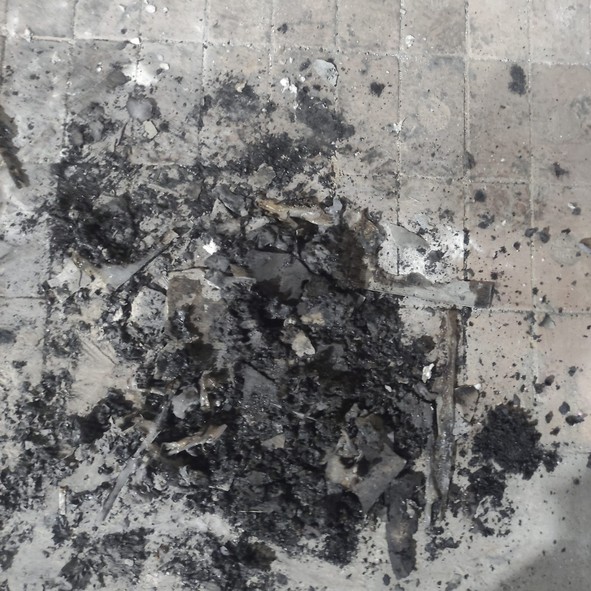

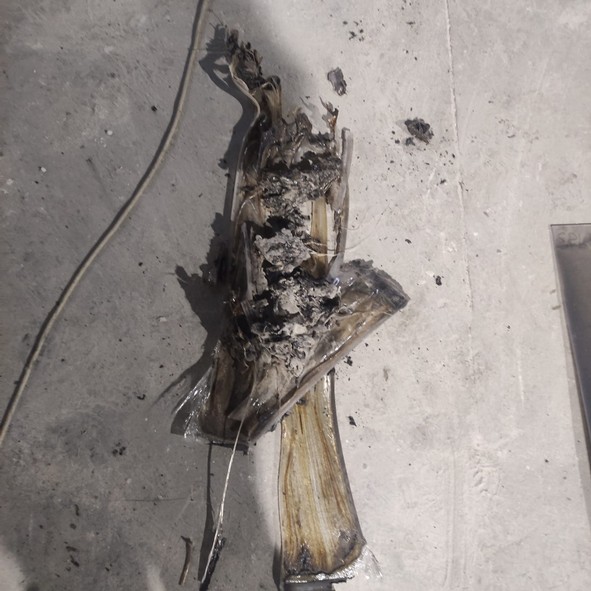

| Фото образцов |
|---|
Результаты испытания
Результаты экспериментального определения группы горючести образца материала (образец 1), представлены в таблице 3.
Таблица 3
| Номер опыта | Температура дымовых газов, град. С | Время сам. горения, с | Длина повреждения образцов, см | Степень повреждения образцов по длине, % | Масса образцов, (средняя арифметическая величина) без учета веса асбестоцементной плиты, г | Степень повреждения образцов по массе, % | ||||
|
|
|
|
|
до опыта | после опыта | |||||
| 1 | >450 | >300 | 100 | 100 | 100 | 100 | 100 | 3610 | 406 | 88,8 |
| 2 | 104,3 | 37 | 38 | 42 | 41 |
|
42 | 2750 | 2676 | 2,7 |
| Среднее арифм. |
|
|
|
|
|
|
||||
| Наблюдения | Капель расплава (да,+,˅)/(нет,-) | да | ||||||||
| Образование горящего расплава (Горящие капли расплава) (да,+,˅)/(нет,-) | да | |||||||||
| Переброс пламени на торцы и необогреваемую поверхность образцов (да,+,˅)/(нет,-) | да | |||||||||
| Сквозное прогорание образцов (да,+,˅)/(нет,-) | да | |||||||||
| Внешний вид образцов после испытания | ||||||||||
| Осаждение сажи (да,+,˅)/(нет,-) | да | |||||||||
| Изменение цвета (да,+,˅)/(нет,-) | да | |||||||||
| Оплавление (да,+,˅)/(нет,-) | да | |||||||||
| Спекание (да,+,˅)/(нет,-) | да | |||||||||
| Усадку (да,+,˅)/(нет,-) | нет | |||||||||
| Вспучивание (да,+,˅)/(нет,-) | нет | |||||||||
| Коробление (да,+,˅)/(нет,-) | нет | |||||||||
| Образование трещин (да,+,˅)/(нет,-) | нет | |||||||||
| Обугливание (да,+,˅)/(нет,-) | да | |||||||||
| Другие наблюдения (да,+,˅)/(нет,-) | нет | |||||||||
|
Время достижения максимальной температуры дымовых газов |
8 мин 22 с. | |||||||||
| Примечание: Второе испытание было проведено на 3х образцах | ||||||||||
Результаты экспериментального определения группы горючести образца материала (образец 2), представлены в таблице 4.
Таблица 4
| Номер опыта | Температура дымовых газов, град. С | Время сам. горения, с | Длина повреждения образцов, см | Степень повреждения образцов по длине, % | Масса образцов, (средняя арифметическая величина) без учета веса асбестоцементной плиты, г | Степень повреждения образцов по массе, % | ||||
|
|
|
|
|
до опыта | после опыта | |||||
| 1 | >450 | >300 | 100 | 100 | 100 | 100 | 100 | 4754 | 510 | 89,3 |
| 2 | 102,1 | 56 | 40 | 47 | 39 |
|
43 | 3630 | 3498 | 3,6 |
| 3 | >450 | >300 | 100 | 100 | 100 | 100 | 100 | 4610 | 498 | 89,2 |
| Среднее арифм. |
|
|
|
|
|
|
||||
| Наблюдения | Капель расплава (да,+,˅)/(нет,-) | да | ||||||||
| Образование горящего расплава (Горящие капли расплава) (да,+,˅)/(нет,-) | да | |||||||||
| Переброс пламени на торцы и необогреваемую поверхность образцов (да,+,˅)/(нет,-) | да | |||||||||
| Сквозное прогорание образцов (да,+,˅)/(нет,-) | да | |||||||||
| Внешний вид образцов после испытания | ||||||||||
| Осаждение сажи (да,+,˅)/(нет,-) | да | |||||||||
| Изменение цвета (да,+,˅)/(нет,-) | да | |||||||||
| Оплавление (да,+,˅)/(нет,-) | да | |||||||||
| Спекание (да,+,˅)/(нет,-) | да | |||||||||
| Усадку (да,+,˅)/(нет,-) | нет | |||||||||
| Вспучивание (да,+,˅)/(нет,-) | нет | |||||||||
| Коробление (да,+,˅)/(нет,-) | нет | |||||||||
| Образование трещин (да,+,˅)/(нет,-) | нет | |||||||||
| Обугливание (да,+,˅)/(нет,-) | да | |||||||||
| Другие наблюдения (да,+,˅)/(нет,-) | нет | |||||||||
|
Время достижения максимальной температуры дымовых газов |
9 мин 53 с. | |||||||||
| Примечание: Второе испытание было проведено на 3х образцах | ||||||||||
Результаты экспериментального определения группы горючести образца материала (образец 3), представлены в таблице 5.
Таблица 5
| Номер опыта | Температура дымовых газов, град. С | Время сам. горения, с | Длина повреждения образцов, см | Степень повреждения образцов по длине, % | Масса образцов, (средняя арифметическая величина) без учета веса асбестоцементной плиты, г | Степень повреждения образцов по массе, % | ||||
|
|
|
|
|
до опыта | после опыта | |||||
| 1 | 102,4 | 44 | 44 | 48 | 45 |
|
47 | 3036 | 2772 | 8,7 |
| Среднее арифм. | 102,4 | 44 |
|
47 |
|
8,7 | ||||
| Наблюдения | Капель расплава (да,+,˅)/(нет,-) | да | ||||||||
| Образование горящего расплава (Горящие капли расплава) (да,+,˅)/(нет,-) | да | |||||||||
| Переброс пламени на торцы и необогреваемую поверхность образцов (да,+,˅)/(нет,-) | да | |||||||||
| Сквозное прогорание образцов (да,+,˅)/(нет,-) | да | |||||||||
| Внешний вид образцов после испытания | ||||||||||
| Осаждение сажи (да,+,˅)/(нет,-) | да | |||||||||
| Изменение цвета (да,+,˅)/(нет,-) | да | |||||||||
| Оплавление (да,+,˅)/(нет,-) | да | |||||||||
| Спекание (да,+,˅)/(нет,-) | да | |||||||||
| Усадку (да,+,˅)/(нет,-) | нет | |||||||||
| Вспучивание (да,+,˅)/(нет,-) | нет | |||||||||
| Коробление (да,+,˅)/(нет,-) | нет | |||||||||
| Образование трещин (да,+,˅)/(нет,-) | нет | |||||||||
| Обугливание (да,+,˅)/(нет,-) | да | |||||||||
| Другие наблюдения (да,+,˅)/(нет,-) | нет | |||||||||
|
Время достижения максимальной температуры дымовых газов |
6 мин 20 с. | |||||||||
| Примечание: Испытание было проведено на 3х образцах | ||||||||||
Итоги испытаний
Образец 1 SPL K PP 2,1 - к группе горючести – Г4, при испытаниях по ГОСТ 30244-94 (раздел 7, метод II);
Образец 2 SPL K PP 2,2 - к группе горючести – Г4, при испытаниях по ГОСТ 30244-94 (раздел 7, метод II);
Образец 3 SPL K PP 2,3 - к группе горючести – Г4, при испытаниях по ГОСТ 30244-94 (раздел 7, метод II).
