Проверка огнезащитной обработки транспортного трубопровода в Зарядье

Август 6, 2018

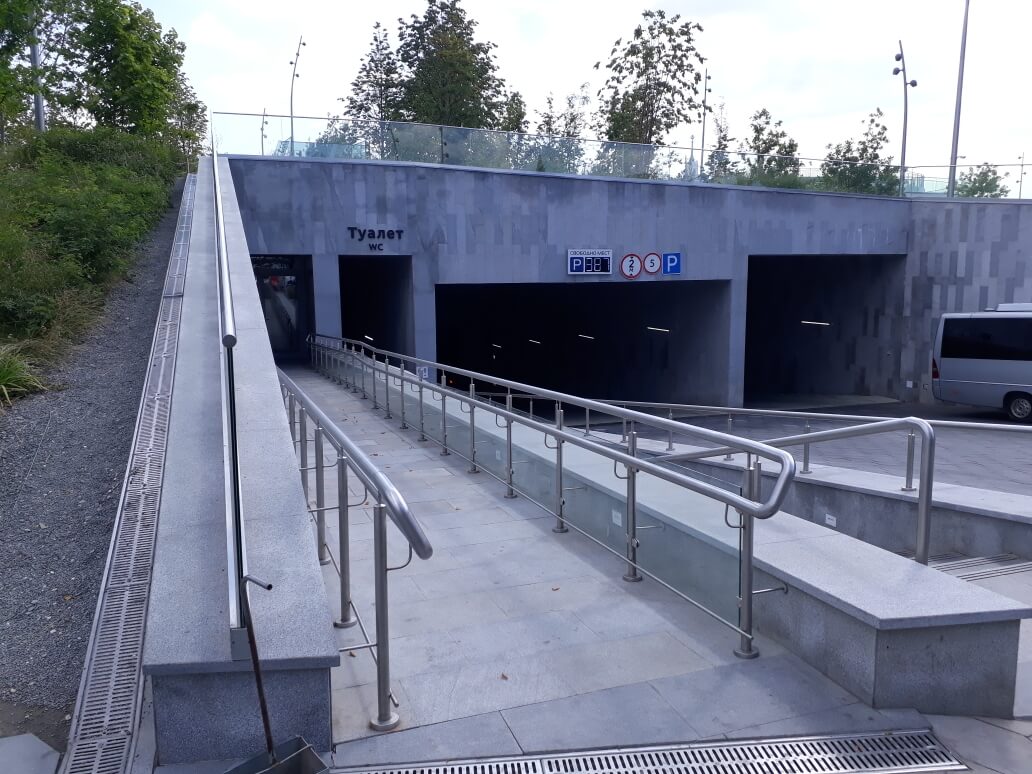

Объекты парковой зоны «Зарядье»

Испытательный центр пожарной безопасности АНО «Сертификационный центр «Пожарные Подмосковья» (ИЦПБ) провёл проверки огнезащитной обработки магистрального транспортного трубопровода системы вакуумного удаления отходов d325х8 мм, в комплекте с хомутами и опорами трубопровода (подвесными и настенными), огнестойкостью EI 150 (общей площадью 1128 м2) на объекте «Объекты парковой зоны «Зарядье» с подземным паркингом на 430 машиномест и встроенными административно-бытовыми помещениями» расположенном по адресу: г. Москва, ул. Варварка, вл. 6.

Как проходила проверка

Выборочное обследование трубопровода, измерение толщины огнезащитного покрытия.

Информация об огнезащитном составе

1

№ сертификата:
– срок действия сертификата:

С-RU.АА92.В.00051
от 20.04.2016 г. до 19.04.2021 г.
2

Наименование (марка) огнезащитного средства:

Воздуховод огнестойкий металлический с комплексной огнезащитной системой «PRO -МБОР» в составе: материал базальтовый огнезащитный рулонный фольгированный плотностью 80-100 кг/м3 "PRO -МБОР" (ТУ 5769-003-09740968-2015) и клеевой огнезащитный состав "Kleber" (ТУ 2262-058-13047351-13), смонтированный по технологическому регламенту №1705/2 от 12.12.2013 г.

3

Изготовитель

ООО «Базальтовые Огнезащитные Системы»

4

Адрес

420037, РОССИЯ, Татарстан, Казань, Челюскина, 33/36

5

Предел огнестойкости

«PRO-МБОР» толщиной 13 мм, состав «Kleber» с расходом 2 кг/м2 – EI 150

6

ОГРН

1121690038040

Средства измерений

№п/п Наименование средств измерений Пределы измерений Класс, точности погрешность № свидетельства о поверке, срок действия
1.

Прибор измерения геометрических параметров многофункциональный Константа К5

от 0-120 ммпогрешность:
от 0 до 1,5 мм ± (0,015h+0,001) мм;
от 1,5 до 3 мм ± (0,02h+0,001) мм;
от 0 до 7 мм ± (0,015h+0,001) мм;
от 7 до 10 мм ± (0,02h+0,005) мм;
от 0 до 60 мм ± (0,015h+0,3) мм;
от 60 до 120 мм ± 0,02h мм
№3514
от 14.12.2017 г. до 13.12.2018 г.
1 год
2.

Штангенциркуль ШЦ-1-125-0,05 ГОСТ 166-89, Госреестр №57709-14, Зав.№ 17050601

от 0 до 125 ммц.д. по нониусу 0,1 ммклеймо №1ВДЧ7м
от --.10.2017 г. до --.10.2018 г.
1 год

Внешнее состояние транзитного трубопровода

Внешнее состояние огнестойкого трубопровода:

  • маты в местах стыков накладываются друг на друга; при осмотре конструкций установлено, что огнезащитное покрытие обернуто по всей площади защищаемой поверхности, механических повреждений не наблюдается.

Вывод: внешнее состояние огнезащиты трубопровода - удовлетворительное.

Результаты испытаний

Проведенными выборочными обследованиями качества смонтированного огнестойкого трубопровода установлено, что огнезащитное покрытие (минеральная вата) надежно закреплено по всему периметру трубопровода. Толщина огнезащитного покрытия составляет:

№п/п Вид конструкции Толщина огнезащитного материала, мм
1.

Магистральный транспортный трубопровод системы вакуумного удаления отходов

13 мм

Фото обработанных конструкций

Проверка огнезащиты в Зарядье Проверка огнезащиты в Зарядье
Проверка огнезащиты в Зарядье Проверка огнезащиты в Зарядье
Проверка огнезащиты в Зарядье Проверка огнезащиты в Зарядье
Проверка огнезащиты в Зарядье Проверка огнезащиты в Зарядье
Проверка огнезащиты в Зарядье Проверка огнезащиты в Зарядье

Выводы по результатам испытаний

Качество огнезащитной обработки магистрального транспортного трубопровода системы вакуумного удаления отходов d325х8 мм, в комплекте с хомутами и опорами трубопровода (подвесными и настенными), огнестойкостью EI 150 (общей площадью 1128 м2) на объекте «Объекты парковой зоны «Зарядье» с подземным паркингом на 430 машиномест и встроенными административно-бытовыми помещениями» расположенном по адресу: г. Москва, ул. Варварка, вл. 6 - удовлетворительное.




×
