Проверили огнезащиту воздуховодов на Станционном комплексе Солнцево

Июль 19, 2018

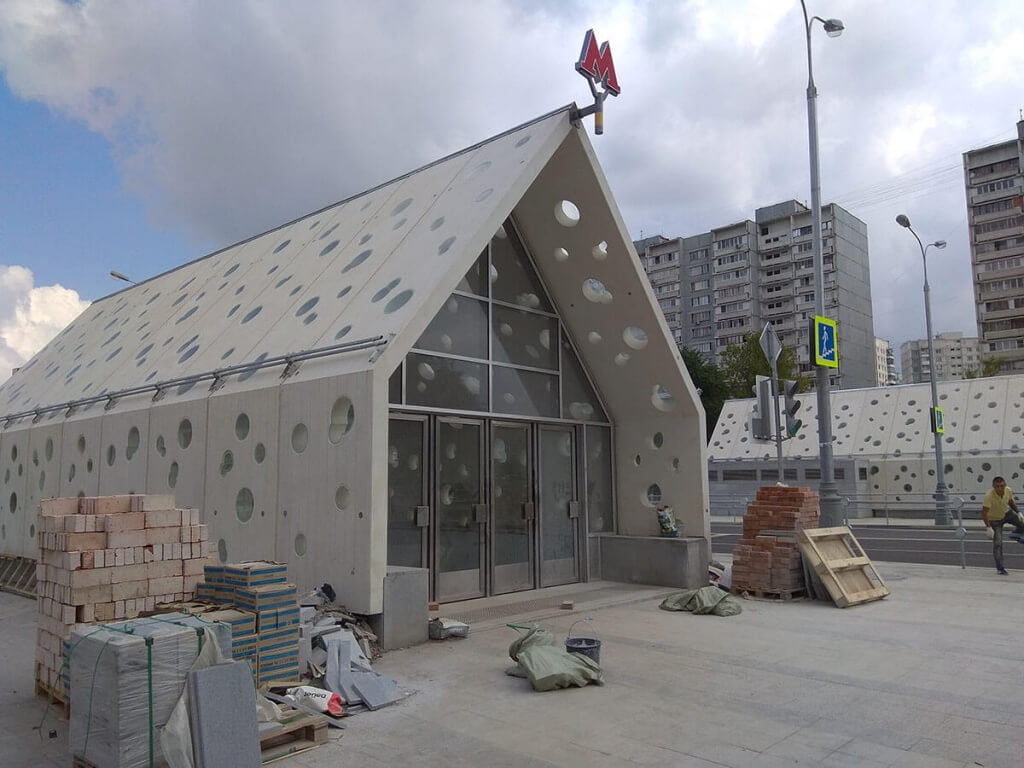

Станционный комплекс ст. Солнцево

Специалисты Испытательного центра пожарной безопасности АНО «Сертификационный центр «Пожарные Подмосковья» (ИЦПБ) провели проверку нанесения огнезащитного покрытия воздуховодов (общей площадью 1058 м2: 819 шифр - 358 м2, 820 шифр - 700 м2) на объекте «Калининско-Солнцевская линия метрополитена от станции метро «Раменки» до станции метро «Рассказовка», 5 этап: «Участок от ст. «Озерная площадь» до ст. «Рассказовка». Станционный комплекс ст. Солнцево.

Как проходила проверка

Выборочные обследования воздуховодов, измерение толщины огнезащитного покрытия.

Рабочая документация «Вентиляция». Шифр 2827р-8-08-819-ОВ и 2827р-8-08-820-ОВ Калининско-Солнцевская линия ст. «Очаково» - ст. «Новопеределкино».

Информация об огнезащитном материале

1

№ сертификата: – срок действия сертификата

С-RU.ЭО31.В.00633 от 12.02.2018 г. до 11.02.2023 г.

2

Наименование (марка) огнезащитного средства:

Воздуховоды огнестойкие стальные (толщина стенки не менее 0,8 мм) производства ООО «Фабрика вентиляции ГалВент» (ТУ 4863-001-84705473-2013) и состоящий из прямых участков воздуховодов, фаянсовых изделий воздуховада (отвод, переход, тройник, крестовина, врезка, заглушка, утка, патрубок, муфта,ниппель, штаны, колено), сборных элементов (узел прохода, дроссель-клапан, фланец, лючок) и компенсаторов линейных тепловых расширений с системой комплексной огнезащиты «ОГНЕСПАС-ВЕНТ», материал вязально-прошивной базальтовый огнезащитный рулонный фольгированный марки МВБОР (ТУ 5769-001-88726928-2012), температуростойкий состав «ОГНЕСПАС-БРАУЗ» (ТУ 5765-001-68855368-16), производства ООО «ТД «БТОМ». Серийный выпуск.

3

Изготовитель

ООО «Фабрика вентиляции ГалВент»

4

Адрес

111123, г. Москва, ш. Энтузиастов, д.№ 56, стр. 47.

5

Предел огнестойкости

Технический регламент о требованиях пожарной безопасности (Федеральный Закон №123 - ФЗ от 22.06.2008 г., в ред. Федеральных Законов от 10.07.2012 №117 – ФЗ , от 02.07.2013 №185 – ФЗ, от 23.06.2014 №160 – ФЗ, от 13.06.2015, 234 – ФЗ, от 03.07.2016 №301 – ФЗ, от 29.07.2017 № 244 – ФЗ). ГОСТ Р 53299-2013 «Воздуховоды. Метод испытания на огнестойкость».

6

ОГРН

10877446091410

Внешнее состояние воздуховодов.

Внешнее состояние огнестойких воздуховодов:

- маты в местах стыков накладываются друг на друга. При осмотре конструкций установлено, что огнезащитное покрытие обернуто по всей площади защищаемой поверхности, конструкции крепления воздуховодов (траверсы, шпильки) обработаны огнезащитным составом, механических повреждений не наблюдается.

Вывод: внешнее состояние огнезащитных воздуховодов - удовлетворительное.

Результаты испытаний

Проведенными выборочными обследованиями качества смонтированных огнестойких воздуховодов установлено, что огнезащитное покрытие (минеральная вата) надежно закреплено по всему периметру воздуховодов. Толщина огнезащитного покрытия составляет:

№ п/п Вид конструкции Требуемый предел огнестойкости Необходимая толщина огнезащитного материала, мм Фактическая толщина огнезащитного материала, мм
1металлических конструкций воздуховодовEI3055
2металлических конструкций воздуховодовEI4555
3металлических конструкций воздуховодовEI9088
Фото обработанных конструкций
Проверка воздуховодов Солнцево - фото 1 Проверка воздуховодов Солнцево - фото 2
Проверка воздуховодов Солнцево - фото 3 Проверка воздуховодов Солнцево - фото 4
Проверка воздуховодов Солнцево - фото 5 Проверка воздуховодов Солнцево - фото 6
Проверка воздуховодов Солнцево - фото 7 Проверка воздуховодов Солнцево - фото 8
Проверка воздуховодов Солнцево - фото 9 Проверка воздуховодов Солнцево - фото 10
Проверка воздуховодов Солнцево - фото 11 Проверка воздуховодов Солнцево - фото 12
Проверка воздуховодов Солнцево - фото 13 Проверка воздуховодов Солнцево - фото 14

Выводы по результатам испытаний

Качество огнезащитной обработки воздуховодов (общей площадью 1058 м2: 819 шифр - 358 м2, 820 шифр - 700 м2) на объекте "Калининско-Солнцевская линия метрополитена от станции метро "Раменки» до станции метро "Рассказовка", 5 этап: "Участок от ст. "Озерная площадь" до ст. "Рассказовка". Станционный комплекс ст. Солнцево - удовлетворительное.




×
